Ve-r 塩ビ製横型 ＶＥ－Ｒ

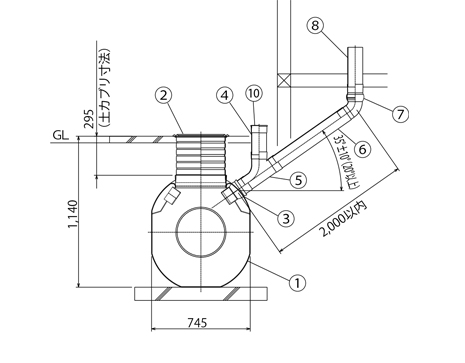

現場に合ったタイプをお選びください。導入管勾配20°はFZ500・400・300など、水溜め機構タイプの簡易水洗トイレをご使用の場合に限ります。
※導入管勾配を20°にする場合は、別途部品「10°ブッシング100」が、1穴タイプには2個、2穴タイプには4個必要です。
VE-Rとは？
塩ビ製の横型便槽です。低コストな標準タイプとなっています。横型のため本体の高さが抑えられ、掘削深さが浅くなるため工事の負担も軽減されます。
深く埋設する場合、湧水がある場所、寒冷地域などには、材質を強化したタイプのFRP製便槽「TF」「TS」「TS-G」「TRG」をお使いください。自由に設計が可能な「中・大型の特注便槽」もご用意しています。
品番：VE-R（1階専用） 価格：74,000円（税別）〜
価格・寸法表
| 品名 | 容量 | 重量 | 寸法(mm) 幅×長さ(A)×高さ |
対象人数 | VE-R* | VE-R*S | VE-R*W | VE-R*K | VE-R*W2 |
|---|---|---|---|---|---|---|---|---|---|
| 1階専用 | 2階専用 | 1・2階1穴 | 1階2穴 | 1・2階2穴 | |||||
| VE-R66 | 650ℓ | 37.0kg | φ745×1,500×1,140 | 4人以下 | 74,000 円 (税別) |
90,000 円 (税別) |
92,000 円 (税別) |
91,000 円 (税別) |
114,000 円 (税別) |
| VE-R80 | 820ℓ | 45.5kg | φ745×1,800×1,140 | 6人以下 | 90,000 円 (税別) |
106,000 円 (税別) |
109,000 円 (税別) |
102,000 円 (税別) |
125,000 円 (税別) |
| VE-R100 | 970ℓ | 54.0kg | φ745×2,230×1,140 | 8人以下 | 115,000 円 (税別) |
132,000 円 (税別) |
134,000 円 (税別) |
127,000 円 (税別) |
150,000 円 (税別) |
- 埋設条件：土かぶり500mm（かさ上げの追加は1個）まで
- ※重量は若干前後する場合があります。
- ※下記の場合はFRP便槽をご使用ください。
- ・土かぶりが500mmを超える場合
- ・寒冷地域に設置の場合
- ・浮上防止ワイヤーが必要な場合
タイプ別 同梱部品一覧表
| 番号 | 品名 | 品番 | VE-R* | VE-R*S | VE-R*W | VE-R*K | VE-R*W2 |
|---|---|---|---|---|---|---|---|
| 1階専用 | 2階専用 | 1・2階1穴 | 1階2穴 | 1・2階2穴 | |||
| ① | 槽本体 | - | 1 | 1 | 1 | 1 | 1 |
| ② | マンホール（樹脂）340 ロック式（R用） |
BM340VR | 1 | 1 | 1 | 1 | 1 |
| ③ | 導入自在ソケット107 （R用） |
B31403R | 1 | 2 | 3 | 2 | 2 |
| ④ | 導入短管S付L22 | BUS100＊22 | 1 | 1 | 1 | 1 | 1 |
| ⑤ | 導入チーズ（R用） | B31104R | 1 | 1 | 2 | 1 | 1 |
| ⑥ | 導入管L65 | BU100＊65 | 1 | 1 | 2 | 1 | 1 |
| ⑦ | VU自在エルボ（R用） | B31302R | 1 | 2 | 2 | 2 | 3 |
| ⑧ | 導入短管L30 | BU100＊30 | 1 | 2 | 2 | 2 | 3 |
| ⑨ | 導入管VU100L100 | BU100＊100 | - | - | - | 1 | 1 |
| ⑩ | 導入口キャップR114 | B32106 | 1 | 1 | 1 | 1 | 1 |
| ⑪ | 導入管S付L100 | BUS100＊100 | - | 3 | 3 | - | 3 |
| ⑫ | 振れ止め金具114 | B32903R | - | 1 | 1 | - | 1 |
| ⑬ | 短管VU100L5 | BU100＊5 | - | 1 | 2 | - | 1 |

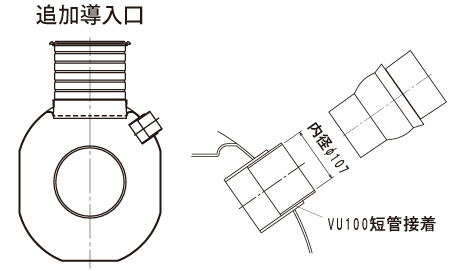

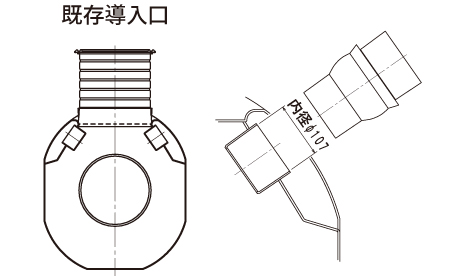

※既存・追加導入口には上記部材とは別に導入口キャップR106(B32107)が付属します。
※マンホールは防水仕様ではありません。
配管タイプ（現場に合ったタイプをお選びください）
VE-R* 1階専用タイプ
1階に1台トイレがある場合に使用します。
| 品名 | 価格 |
|---|---|
| VE-R66 | 74,000円(税別） |
| VE-R80 | 90,000円(税別） |
| VE-R100 | 115,000円(税別） |
※同梱の配管部材は1穴分です。

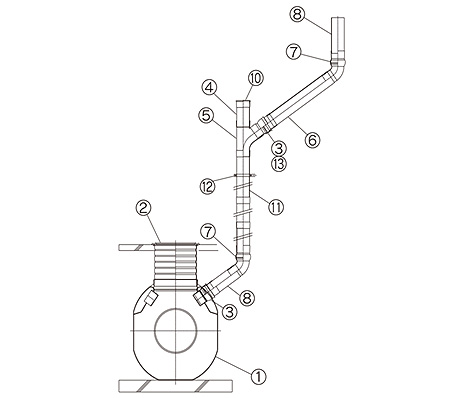

VE-R*S 2階専用タイプ
2階に1台トイレがある場合に使用します。
| 品名 | 価格 |
|---|---|
| VE-R66S | 90,000円(税別） |
| VE-R80S | 106,000円(税別） |
| VE-R100S | 132,000円(税別） |
※同梱の配管部材は1穴分です。

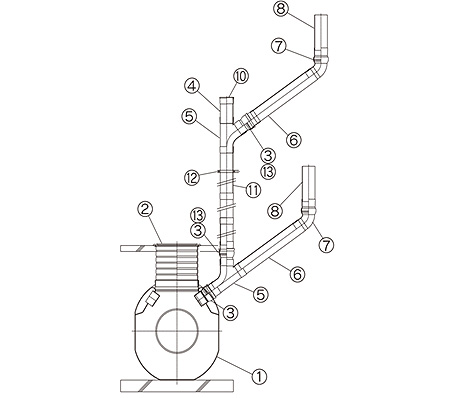

VE-R*W 1・2階1穴タイプ
1階導入管からチーズで2階配管を取る場合に使用します。
| 品名 | 価格 |
|---|---|
| VE-R66W | 92,000円(税別） |
| VE-R80W | 109,000円(税別） |
| VE-R100W | 134,000円(税別） |
※同梱の配管部材は1穴分です。

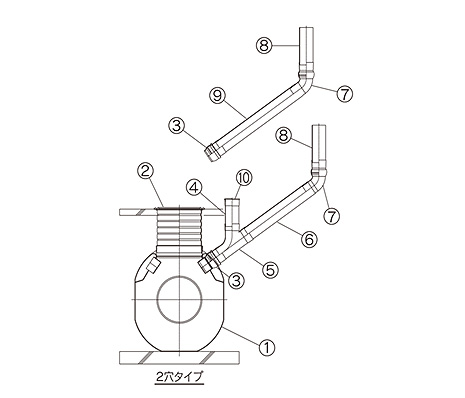

VE-R*K 1階2穴タイプ受注生産品
1階に2台トイレが並んでいる場合に使用します。
| 品名 | 価格 |
|---|---|
| VE-R66K | 91,000円(税別） |
| VE-R80K | 102,000円(税別） |
| VE-R100K | 127,000円(税別） |

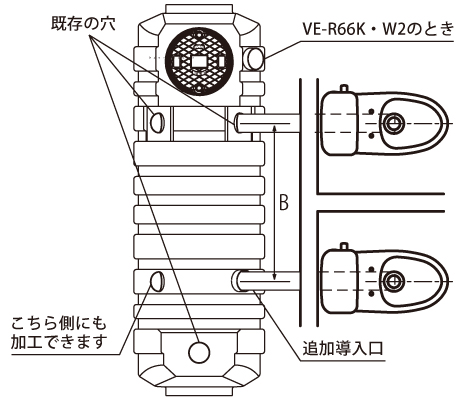

※追加導入口の加工位置を下図のA～Jよりご指定ください。
※VE-R66Kは槽本体の寸法が短いため、追加導入口を2箇所使用し、既存導入口は通常使用しません。金額には追加導入口2箇所分の加工費が含まれています。
※同梱の配管部材は2穴分です。

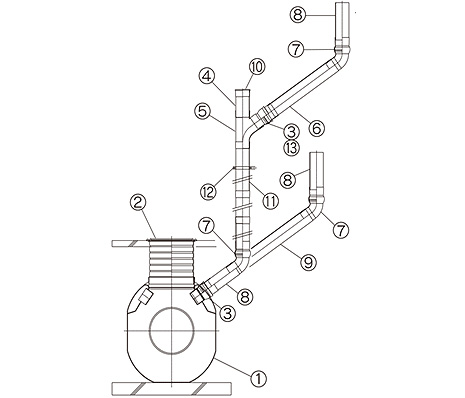

VE-R*W2 1・2階2穴タイプ受注生産品
1・2階に1台ずつトイレがあり、それぞれのトイレが
少しずれている場合に使用します。
| 品名 | 価格 |
|---|---|
| VE-R66W2 | 114,000円(税別） |
| VE-R80W2 | 125,000円(税別） |
| VE-R100W2 | 150,000円(税別） |
※追加導入口の加工位置を下図のA～Jよりご指定ください。
※VE-R66W2は槽本体の寸法が短いため、追加導入口を2箇所使用し、既存導入口は通常使用しません。金額には追加導入口2箇所分の加工費が含まれています。
※同梱の配管部材は2穴分です。

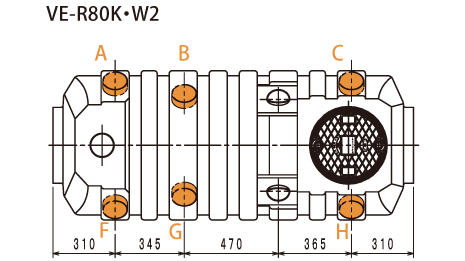

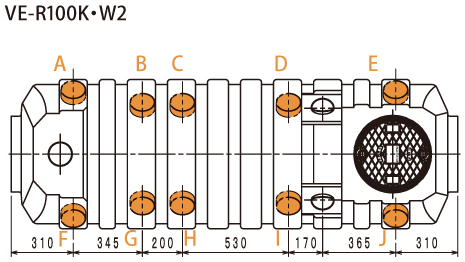

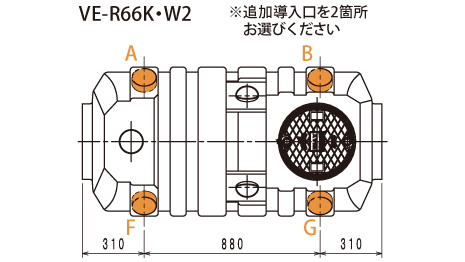

2穴タイプ加工図面
※Kタイプ・W2タイプは追加導入口の加工位置をA～Jから1箇所（VE-R66K・W2は2箇所）お選びください。 ※便槽本体には既存穴+1箇所（VE-R66K・W2は2箇所）の導入口があきます。追加導入口：HK-B03 5,000円
| B寸法 | 左記B寸法のときの導入管振れ幅 | |
|---|---|---|
| VE-R66 | 880mm | 640～1120mm |
| VE-R80 | 815mm | 570～1050mm |
| VE-R100 | 900mm | 660～1140mm |

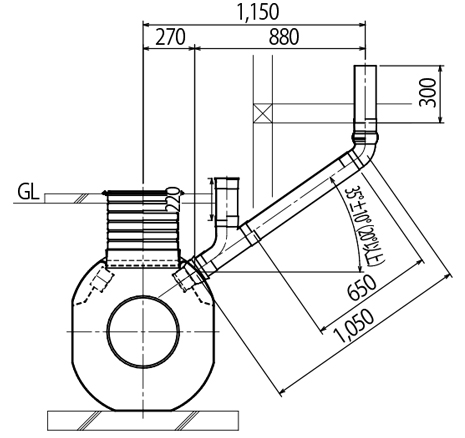

※寸法は同梱部材で導入管勾配35°の場合です。
