Tsg FRP製薄型便槽 強化タイプ ＴＳ－Ｇ（受注生産品）
現場に合ったタイプをお選びください。導入管勾配20°はFZ500・400・300など、水溜め機構タイプの簡易水洗トイレをご使用の場合に限ります。
※導入管勾配を20°にする場合は、別途部品「10°ブッシング100」が、1穴タイプには2個、2穴タイプには4個必要です。

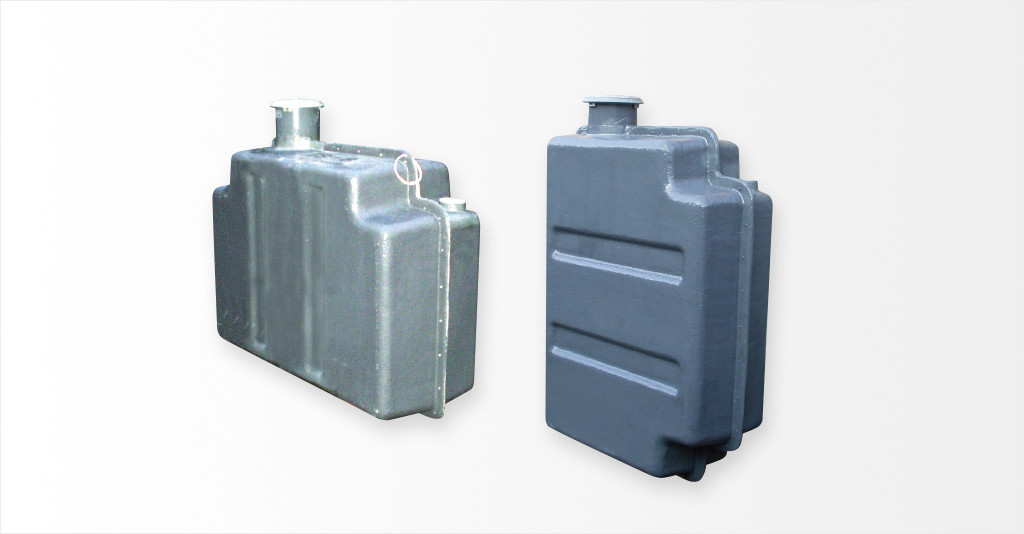

TS-Gとは？
FRP製の高強度タイプ薄型便槽です。「TS」と同じ形状ながら、厚みを増してあるので強度がアップしています。
地下湧水、基礎付近などの荷重がかかる場所に適しています。
品番：TS-G（1階専用） 価格：252,000円（税別）〜
TS-G 価格・寸法表
| 品名 | 容量 | 重量 | 寸法(mm) 幅(A)×長さ(B)×高さ(H) |
Ｃ(mm) | 対象人数 | TS-*G | TS-*GS | TS-*GW2 |
|---|---|---|---|---|---|---|---|---|
| 1階専用 | 2階専用 | 1・2階2穴 | ||||||
| TS-6G | 580ℓ | 64.0kg | 430×1,460×1,230 | 150 | 4人以下 | 252,000円 (税別) |
269,000円 (税別) |
276,000円 (税別) |
| TS-8G | 788ℓ | 72.0kg | 580×1,470×1,290 | 200 | 6人以下 | 289,000円 (税別) |
306,000円 (税別) |
313,000円 (税別) |
| TS-10G | 965ℓ | 75.5kg | 580×1,770×1,290 | 200 | 8人以下 | 376,000円 (税別) |
392,000円 (税別) |
400,000円 (税別) |
- ※埋設条件：①便槽周辺に重量物あり、地下湧水ありの場合 土かぶり500mmまで
②便槽周辺に重量物なし、地下湧水ありの場合 土かぶり750mmまで - ※重量は若干前後する場合があります。
- ※寒冷地域では、便槽の水面が凍結深度より下になるように埋設してください。
- ※埋設条件を超えて深埋めする場合は、コンクリートピットなどで便槽に直接土圧がかからないように補強してください。
タイプ別 同梱部品一覧表
| 番号 | 品名 | 品番 | TS-*G | TS-*GS | TS-*GW2 |
|---|---|---|---|---|---|
| 1階専用 | 2階専用 | 1・2階2穴 | |||
| ① | 槽本体 | - | 1 | 1 | 1 |
| ② | マンホール（樹脂）200 （クサリ付） |
BMJ200R | 1 | 1 | 1 |
| ③ | 導入自在ソケット107 （R用） |
B31403R | - | 2 | 2 |
| ④ | 導入短管S付L22 | BUS100＊22 | 1 | 1 | 1 |
| ⑤ | 導入チーズ（R用） | B31104R | 1 | 1 | 1 |
| ⑥ | 導入管L65 | BU100＊65 | 1 | 1 | 1 |
| ⑦ | VU自在エルボ（R用） | B31302R | 2 | 1 | 3 |
| ⑧ | 導入短管L30 | BU100＊30 | 1 | 1 | 2 |
| ⑨ | 導入管VU100L100 | BU100＊100 | - | - | 1 |
| ⑩ | 導入口キャップR114 | B32106 | 1 | 1 | 1 |
| ⑪ | 導入管S付L100 | BUS100＊100 | - | 3 | 3 |
| ⑫ | 振れ止め金具114 | B32903R | - | 1 | 1 |
| ⑬ | 短管VU100L5 | BU100＊5 | - | 1 | 1 |
※既存・追加導入口には上記部材とは別にキャップが付属します。
※マンホールは防水仕様ではありません。
配管タイプ（現場に合ったタイプをお選びください）
TS-*G 1階専用タイプ受注生産品
1階に1台トイレがある場合に使用します。
| 品名 | 価格 |
|---|---|
| TS-6G | 252,000円（税別） |
| TS-8G | 289,000円（税別） |
| TS-10G | 376,000円（税別） |
TS-*GS 2階専用タイプ受注生産品
2階に1台トイレがある場合に使用します。
| 品名 | 価格 |
|---|---|
| TS-6GS | 269,000円（税別） |
| TS-8GS | 306,000円（税別） |
| TS-10GS | 392,000円（税別） |
TS-*GW2 1,2階1穴タイプ受注生産品
1・2階に1台ずつトイレがあり、それぞれのトイレが
少しズレている場合に使用します。
| 品名 | 価格 |
|---|---|
| TS-6GW2 | 276,000円（税別） |
| TS-8GW2 | 313,000円（税別） |
| TS-10GW2 | 400,000円（税別） |

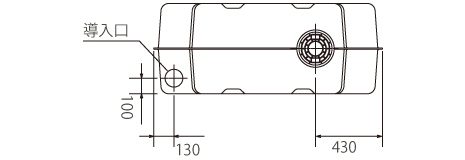

※追加導入口の加工寸法をご指定ください。標準は下図の追加導入口の位置となります。
2穴タイプ加工図面
